一．概述

HDL-FC-100手持式激光可吸入粉尘连续检测仪（以下简称粉尘检测仪）主要用于工矿企业中粉尘颗粒物（PM2.5, PM10，TSP，温度，湿度）的浓度检测及超标报警。本仪表将大型公共场所室内，工矿企业，工厂车间或生产车间内带有粉尘颗粒的空气吸入仪表内，通过高精度的激光粉尘检测传感器来进行分析，得出来的数据通过仪表的显示屏来显示出该空间内粉尘的浓度值。

HDL-FC-100手持式激光可吸入粉尘连续检测仪，采用先进的光散射原理以半导体激光为测量光源，对空气中粉尘进行高灵敏非接触测量。由单片微处理器管理和控制测试全过程,采用高分辨率大屏幕高亮度液晶显示器,全中文显示。

二．主要技术指标

1、粉尘测量档别PM2.5,:PM10,和TSP,温度，湿度

2、粉尘测量范围： 0.001~40.0mg/m³；可定做各种规格；

3、温度测量范围；-30℃----200℃  湿度RH（0－95）％

4、检测灵敏度：0.001mg/m³；重复性误差：≤±3%；

5、空气采样流量：2.L/min (0.1 f t 3/min)；

6、采样时间：1秒…100分钟手动任意设置时间。可直读粉尘质量浓度（ug/m3）。

7、有自净校正功能。

8、工作环境： 温度（-30－75℃）； 湿度RH（20－80）％

9、工作电源：内置高容量5VDC锂电池可连续工作2小时以上，循环充电使用

10、仪器使用寿命大于五年

11、体积：210mm×130 mm×50  mm；

12、重量；约2KG

三．仪表结构与液晶显示屏测量显示

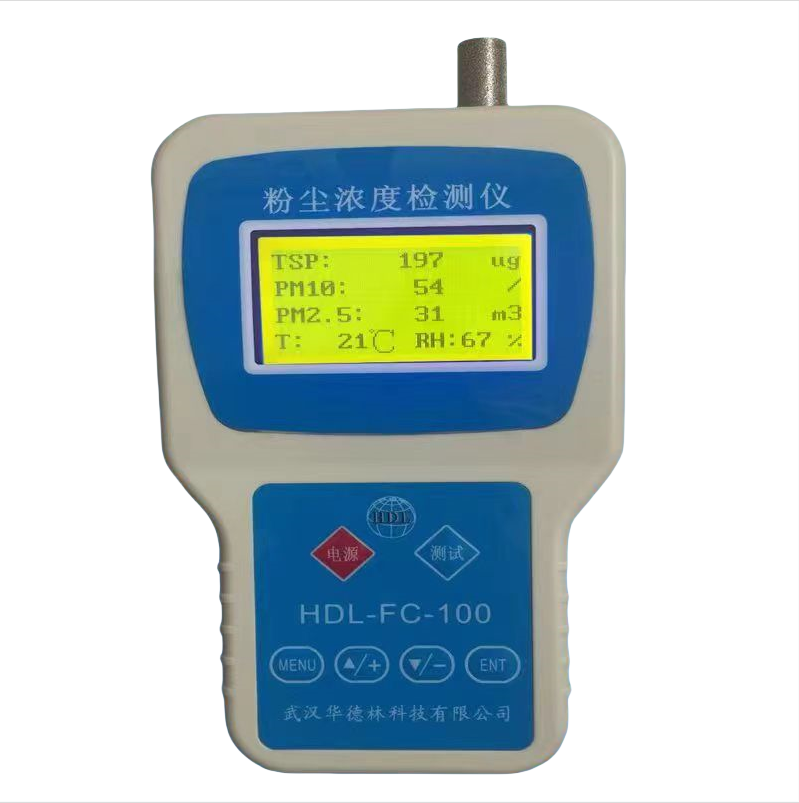

   (仪表结构图）             （液晶显示屏测量显示）

四．特点

本仪器体积小,携带方便,具有测试速度快，灵敏度高，稳定性好，重量轻，操作简单，交直流两用等优点。适宜大型工厂，车间场合测量。安全生产，实时监控。

五．适用场合

HDL-FC-100手持式粉尘检测仪，该仪器适用于公共场所可吸入颗粒物（PM2.5, PM10，TSP，温度，湿度）浓度的快速测定、工矿企业生产现场等粉尘浓度的检测，以及环境保护领域可吸入尘浓度的监测，还可用于空气净化器净化效率的评价。生产车间，工厂内部等领域的粉尘浓度实时检测。

六．简要操作说明

手持式粉尘检测仪调试方法

1．开机

按一下面板上面的“测试”键，松开后即开机

关机：按测试键一下松开后，即关机

2.主画面

3.进入菜单设置

        长按“MENU”,五秒后轻开，此时出现设置画面

a.输出设置

按一下“MENU”,此时光标在接口的后面闪烁，按“△/+”或“▽/-”进行转换。

   485通讯 Modbus     模拟量4～20mA

b.系数设置

   按一下“MENU”,此时光标在TSP_K:后面闪烁，按“△/+”或“▽/-”放大或缩小倍数。

系统默认数为：0100

c. 485通讯地址设置

按一下“MENU”,此时光标在地址后面闪烁，按“△/+”或“▽/-”，来设置本机的485通讯地址。

d. 报警点设置

   长按“MENU”,五秒后轻开，此时出现设置画面

此时按一下“MENU”，修改个位，按“△/+”或“▽/-”来修改

此时按两下“MENU”，修改十位，按“△/+”或“▽/-”来修改

以此类推

4．退出修改菜单

长按“MENU”,五秒后轻开，此时返回到测量画面
