便携式管道粉尘浓度仪

2025-11-28

来源:华德林

点击数: 48 作者:华德林

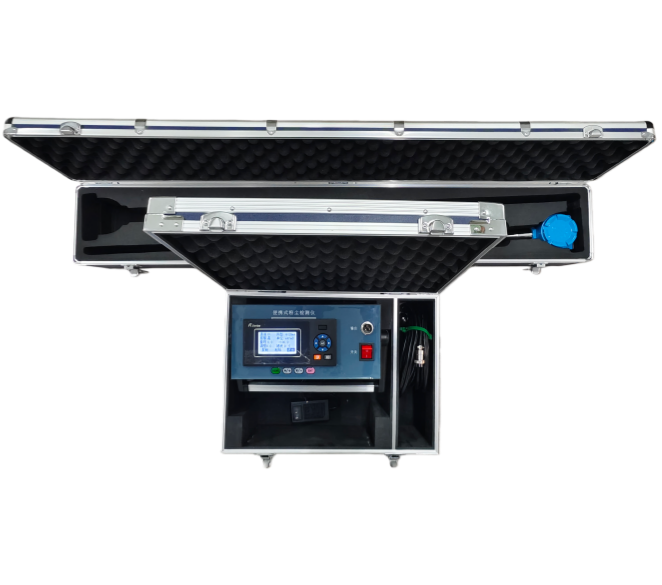

便携式粉尘浓度仪

WKD-6-B

使用说明书

概述：

WKD-6-B装置提供了目前世界最新交流耦合技术。这是现代最精确和稳定的监测技术，特别适合连续排放记录和数据累积。

特性与优点：

1、采用最先进的实用技术—电荷感应技术，对粉尘的探测灵敏度高，线性度好，粉尘沾染探头后不影响测量灵敏度，免维护免清理。

2、安装使用与二线制压力变送器完全一致，现场工程技术人员无须任何特殊培训即可正确使用，安装方便运行可靠。

3、接线盒内置一体化变送器输出的4-20mA电流与粉尘感应探针之间电气隔离，实现信号的安全传输。

4，快速接插件，方便测量。液晶显示面板。直接可快速读出粉尘测试出来的数据

5，可快速检测除尘器布袋破损情况。报警提示。

四．应用:

l TRT发电、煤气化装置

l 粉状材料回收

l 过程粉尘输送总量监测

l 各种燃料锅炉的烟尘排放浓度监测

l 布袋除尘器系统

l 烟气排放管道

WKD-6-B型粉尘浓度检测仪广泛应用于各种工业用途，包括：炼钢、发电、石油、化工、医药、建材加工、采煤和采矿、水泥制造和包装等行业。

技术参数

操作环境温度	-30℃～80℃ （电子部件）
操作环境湿度	不结露 90%
操作环境振动	最高连续震荡量，任何方向、任何频率：均方根值 2g (20m/s2)
操作环境电磁场	在50 赫兹时最高值=60A/m (相等于一个1 米×1 米正方形电磁线圈内有50AT 的磁场)
操作环境保护	保护等级：IP66/NEMA4 铝合金壳体，适合非腐蚀性环境内安装，不锈钢探针
管道气体压力	-0.3 – 2.0MPa
管道气体流速	1m/s～30m/s
管道气体温度	－50℃～260℃（标准） 400℃（可选）
管道外径	0.1米～4 米
探针结构	100MM 350MM 700MM 特殊的可定做
尘埃颗粒大小范围	标称0.1μM～200 μM，在标称范围外仍然能够接收但信号特性有点不同。
零点漂移	(时间) 每年低于量程的 3% 。
零点漂移	(温度) 在指定的温度范围内，低于量程的3%。
满量程漂移	(时间) 每年低于量程的 3%
满量程精度	在满量程范围内，低于量程的 ±5%。
线路稳定性	系统所有部件均选用高稳定性电子组装件。
噪音抵抗性	所有50 或60 赫兹音频和谐波均在信号被接收之前全部滤掉
测量范围	0-9/12/25/50/100/200/400/800/1000 mg/M3 大量程可定做
变送器输出方式	二线制4 – 20mA（本地显示、内置隔离器，防爆防干扰）
变送器电源	15V – 32VDC
