华德林HDWK-03-Z阻旋料位计原理

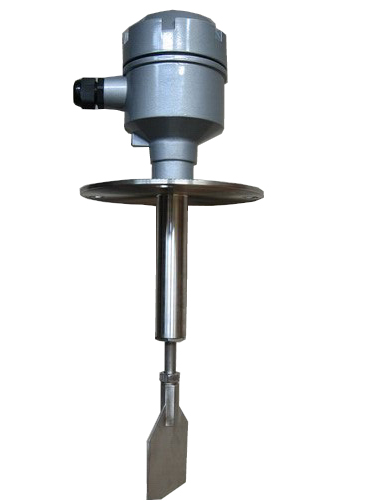

    华德林HDLWK-03-Z

一、工作原理

华德林HDLWK-03-Z阻旋料位计基于机械扭矩检测原理运行，核心部件包括：

1. 同步电机驱动叶片：低速旋转（通常1-5rpm），叶片接触物料时受阻停转。

2. 扭矩感应机构：内置弹簧或扭力杆，叶片受阻后触发机械离合装置。

3. 信号转换模块：将机械位移转换为电信号（常开/常闭触点或4-20mA输出）。

工作流程：叶片自由旋转时电路保持常态；物料堆积至设定高度→叶片受阻→扭矩超限→触发开关信号→联动控制系统报警或启停设备。

二、核心作用

1. 点位检测：精准识别料仓满/空状态，避免溢料或断料。

2. 安全防护：通过机械式无源检测，适用于防爆区域（Ex d IIB T4认证型号）。

3. 成本控制：结构简单，维护成本仅为电子式料位计的30%。

三、行业应用

1. 饲料加工

• 原料仓监控：检测玉米、麦麸等颗粒物料的极限位置，误差≤3cm。

• 添加剂投料口：防止微量成分（如维生素预混料）投放过量。

2. 建材行业

• 水泥仓管理：耐粉尘设计（IP65防护等级），在-30℃~80℃环境下稳定运行。

3. 环保能源

• 生物质燃料仓：监测木屑、秸秆等松散物料，抗粘连叶片设计减少误报。

选型建议：

• 粘稠物料选配304不锈钢叶片+PTFE涂层

• 高压环境需选择1.6MPa以上壳体承压型号

四、技术局限性

1. 不适用于粉末状超细物料（易穿透叶片间隙）。

2. 机械部件存在磨损，需每6个月检查弹簧弹性系数。
