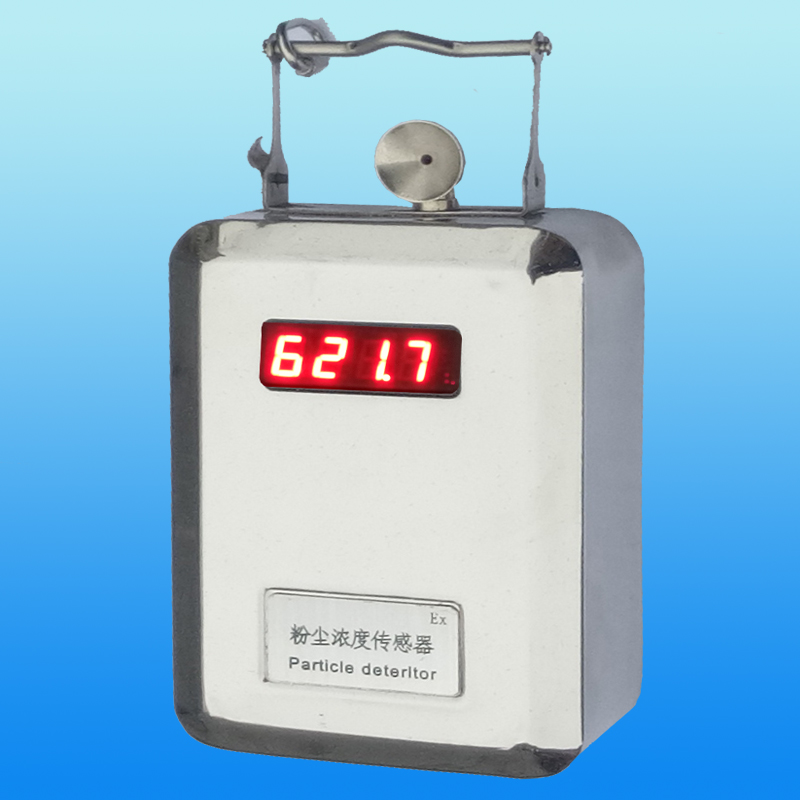

  • 粉尘检测仪  HDL-GCG1000C

    一、概述

    产品特点:

    HDL-GCG1000C型粉尘浓度传感器可直读空气中粉尘颗粒物质量浓度。该传感器根据 MT/T1102-2009《煤矿用粉尘浓度传感器》和 Q/LBT002-2012《GCG1000 粉尘浓度传感器》及 CB3836-2010 标准中 ExibI 等级防爆设计,吸收消化了国内外先进的测尘技术,利用光折射原理对粉尘进行检测,由微处理器对检测数据进行运算直接显示粉尘质量浓度并转换成数据信号输出,供矿井监测系统或其他测控系统使用。该传感器由采样头、检测装置、单片机系统及抽气系统组成,具有携带方便、测量快速准确、检测灵敏度高、性能稳定、维护简单等特点。由于采用激光技术及高可靠抽气系统等新技术,使该传感器更具质量与技术优势。

            主要用途及使用范围:适用于煤矿及其它有爆炸危险性的作业环境中现场连续监测其大气中的总粉尘浓度。能准确及时地反映粉尘作业场所中粉尘的污染状况。

    二、主要技术指标

    1、测定原理:光散射原理

    2、可测物质:0-200um范围粉尘(含有瓦斯或煤尘爆炸危险的煤矿井下或其他粉尘作业场所的粉尘质量浓度)

    3、流量误差:≤±10%

    4、量程范围:0.01mg/m³~1000mg/m量程可定制

    5、显示方式:四位 LED 数码管

    6、信号输出:(200~1000)HZ 频率信号,或RS485 接口、4-20mA电流信号或者可定制0-10V 。

    7、报警输出:开关量

    8、工作电压: 24VDC(±10%)

    9、采样流量:2L/min

    10、外形尺寸:270x145x73mm

    11、重量:1.6kg

    12、防爆形式:Ex ib IIC T6  Gb/Ex  ibD 21 T80

    13、使用环境:温度:-40~60℃,相对湿度:<90%;大气压:80 kPa~110kPa;

    含有瓦斯或煤尘爆炸危险的煤矿井下或其它粉尘作业场所。

    三.应用范围:

       HDL-GCG1000C型粉尘检测仪适用于煤矿及其它有爆炸危险性的作业环境中现场连续监测其大气中的总粉尘浓度。能准确、及时地反映粉尘作业场所中粉尘的污染状况。

       煤矿作业

    堆煤厂,煤粉仓库,磨煤车间

    铝粉,镁粉,矿粉加工车间,制品车间,金属打磨,抛光车间

    面粉,玉米粉,淀粉,饲料,粮食加工车间

    、原理说明

    图 1 为HDL-GCG1000C型粉尘浓度传感器的原理图。被检测的含尘空气在采样泵的吸引下定量进入检测器的信号采集系统。粉尘量被转换为光电信号(该信号与粉尘浓度成一定的比例关系)光电信号经专用电路对其进行校正补偿后提供微处理器,微处理器对信号进行运算后直接显示出粉尘浓度和输出测试结果。



    接线图



    、使用方法

    遥控器按键说明:

    “开/关”键:该键用来设置传感器处于开机/待机态。

    “模式”键:该键用来设置传感器处于工作、流量标定、粉尘浓度值整定、报警值设定等四种模式。开机时传感器进入工作模式。按“模式”键,传感器将按下列模式转换。

    “+”键和“一”键:该键在传感器工作在不同的“模式”下用来调整粉尘浓度值、空气流量、报警值。

    1)按遥控器“开/关”键,仪器关机状态下,按住该健,传感器开机进入工作模式,传感器数传感器数码管显示“000.0”。仪器进入工作模式约1分钟后采样泵开始抽气。采样1分钟后仪                   器显示测得的粉尘浓度,并输出粉尘浓度值相对应的数值。

    2)模式开机状态下,按遥控器“开/关”键,传感器就进入待机状态,此状态下传感器数码管不显示粉尘浓度值。

    、仪器的标定与校正方法

    1、流量的标定:

    在开机状态下按下遥控器“模式”键,当传感器数码管显示“----”时。空气采样泵电机开始运转。此时按下“+”键或按下“-”键, 空气采样泵电机转速会随着增加或减小,可将仪器的采样流量调整到 2L/min

    2、粉尘浓度值的整定:

    粉尘光散射比例系数的标定可以采取平行采样标定法。平行采样标定法是在传感器的旁边放置一台标准粉尘采样器,在传感器测量的同时用该采样器采样,标准粉尘采样器采集粉尘后,用天平称重法测定粉尘浓度值,并作为标准浓度值。在传感器采样结束后,按下遥控器“模式”键,直到数码管显示的数值没有小数点显示, 如传感器采样结束后数码管显示的数值是 123.4,按“模式”键数码管显示的数值“1234”时,传感器已进入粉尘浓度值的整定模式),此时根据传感器数码管显示的数值的大小选择按遥控器“+”键或“-”键使传感器数码管显示的数值和标准浓度值一致。

    、保养与维修及注意事项

    1、经过整定后的传感器通过一段时间的工作,如测尘数值明

    显偏小,请打开传感器的光路系统,用软布轻轻将传感器里的粉尘或 油污清理干净 (注:若不会操作请联系售后,若因操作不当引起的损坏则不属于售后范围)

    2 、光源、电路板、光学系统等元件部件的更换需用专用进口设备再次校正,请委托我公司进行。

    3、仪器使用过程中出现故障,应及时返回地面,送仪器专业维修人员进行维修,以保证机器正常工作

    4、仪器长期不用应对仪器进行清扫,保持仪器洁净并妥善保管。



    、常见故障处理

    故障现象

    原因分析

    排除方法

    备注

    开机无显示

    未加电、遥控器接触不良

    检查电源电压和工作电流及遥控器电池



    无频率信号4-20MA或RS485信号输出

    没有连接好电缆

    检查电源连线电缆

























    运输、贮存

    仪器可采用包括陆运、水运和空运在内的各种方式进行输,

    运输中须防止雨淋,防止与腐蚀品混装。

    仪器应贮存于具有良好的通风条件,温度在2℃-40℃,相对湿度不大于80%的仓库内,空气中不应含有酸、碱等腐蚀性气体。存放期超过一年以上的产品出厂或使用前应逐台检查,更换锈蚀的元器件并重新进行出厂检验。



    十一开箱机检查

    开箱后应检查各部件螺丝是否松动,是否有说明书、产品合格证、安全标志证,配套部件是否和装箱单上一致。
