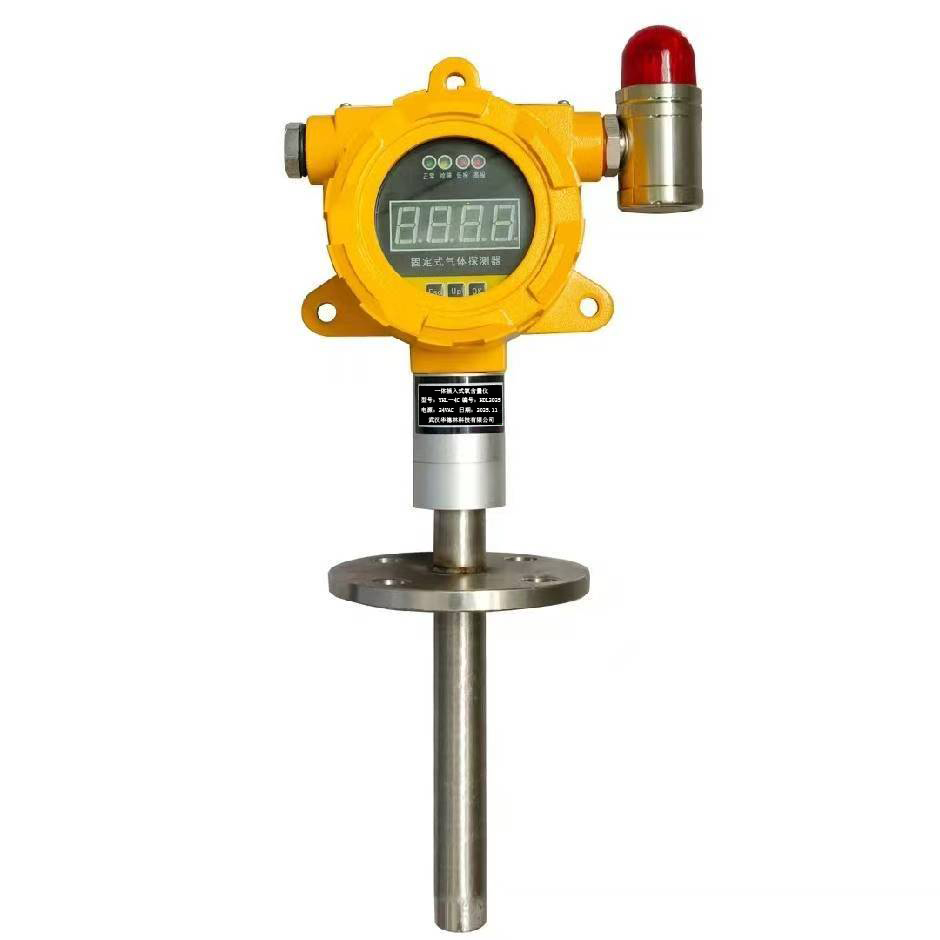

一体插入式氧含量仪

(YHL一4C)

产品使用说明书

                               武汉华德林科技有限公司

一．安全使用注意事项

1.在使用仪器之前，请仔细阅读该操作手册。

2.产品的使用和安装，必须严格按照国家标准和指定的工作规程。

3.产品保修期为 12 个月。用户在使用中应遵守使用规范，任何人为损坏或非正常使用，不在保 修范围之内。

4.维修仪器或更换部件时必须选用我公司的原装部件，并在本公司授权下由专业人员进行操作。

5.用户不得自行拆卸或旋转传感器部件。如传感器内部的电解液泄漏到皮肤上或眼睛中，应迅速 用水连续冲洗接触部位 10 分钟。

6.正常情况下，每 12 个月需要对仪器做一次校准操作；如接触到高浓度气体，为保证仪器测量 准确，应立即进行一次校准操作；

7.当现场粉尘较多时，仪器下方的隔爆容易被杂质堵塞，影响检测的灵敏度，请务必定期清理(用 低压压缩空气吹扫)。

8.请用户妥善保管好说明书， 以便今后随时查用。

二．概述

固定式气体探测器，又称在线式气体探测器或在线式气体采集变送器。

仪器广泛应用于冶金、石化、油探油储、化学化工、船舶、电力、矿场等行业。产品采用模块化 设计，具有智能化传感器检测技术，整体隔爆，采用墙壁式安装方式。

仪器符合国家标准 GB3836.1-2010《爆炸性环境  第 1 部分：设备 通用要求》、GB3836.2-2010 《爆炸性环境  第 2 部分：由隔爆外壳“d ”保护的设备》标准；防爆标志为ExdⅡCT6Gb，它适用于 含有 IIA～IIC 类，T1～T6 温度组别爆炸性气体混合物 1 区、2 区爆炸危险场所。

三．参数

量程：0-25%vol （可根据需求订制）

示值误差： ≤±3%FS 重复性： ≤ 5%

零点漂移：<±2%(F•S) /6h 工作温度：-20～+50℃

环境湿度：<90%RH

传感器寿命：2-3 年（正常大气环境下） 检测方式：扩散式

工作方式：在线式、连续工作 工作电压：12～24V DC

工作电流：氧气及有毒气体<50mA（Max） 可燃性气体<150mA（Max）

输出信号：4～20 mA 标准电流环信号输出；RS485 总线型标准信号输出；

外型材质：压铸铝

重量： 有显示≤1.5kg

连接距离：>500m

防护等级：IP65

安装方式：墙壁式/插入式

防爆形式：隔爆型

防爆等级：Ex dII CT6

外型材质：压铸铝

重量： 有显示≤1.5kg

连接距离：>500m

防护等级：IP65

安装方式：墙壁式/插入式

防爆形式：隔爆型

防爆等级：Ex dII CT6

四．安装

4.1.  选择安装位置

为了达到最佳的检测效果,必须将固定式气体探测器安装在正确的检测位置上。 需要综合考虑以下因素才能确定正确的安装位置：

1）气体泄漏点的密度、被测气体的比重，

2）周围建筑物的影响，

3）生产设备的新旧程度、风向及常年的气象情况等，

4）在室内还要考虑门窗的位置。 选择指南：

1）仪器与被测气体可能泄漏点要保持适当的距离。太近反应速度快，但如果泄漏频繁，可能报 警次数过多，或长期处于报警状态使人麻痹。

2）仪器要安装在泄漏点的下风向。

3）在室内安装时，如果泄漏源在室外，仪器要安装在进风口处。

4）要根据被测气体与空气的比重来确定安装的高度。当泄漏气源比重较重时，安装高度较低； 当泄漏气源比重较轻时，安装高度较高。

5）要根据被测气体可能泄漏点的情况，人员出现的频率和停留时间，选择仪器的数量， 以达到 最佳的经济效果。

6）如果设备陈旧可考虑增加被测点。

7）仪器要防止受高温热源的辐射，过高的温度或过低的温度都会影响传感器的使用效果及寿命。

4.2.  安装步骤

1.使用螺栓、螺帽将变送器固定在安装支架上。

1   在变送器在上方和左右两侧共计有三个固定孔。安装人员先使用三组螺栓、螺帽将变送器安装 在安装支架上。

2.变送器的打开、接线安装步骤。

2   旋下（逆时针方向旋动）变送器上盖；

3   旋下（逆时针方向旋动）压紧螺母、取出防水橡胶塞；

4   将电缆线从压紧螺母、防水橡胶塞中穿过引入变送器内部；

5   确定所购变送器的通讯类型，参照第 5 章节的具体接线说明，正确接线（该过程必须认真仔细， 错误的连接将有可能导致变送器损坏）。检查连接牢固后，将壳体中多余电缆线抽出，锁紧进线口的压 紧螺母。如果采用的电缆较细，请加绕生胶带，将电缆增粗，保证压紧螺母拧紧和不 会有空隙；

6   检查各环节可靠无误后，将前盖拧紧（密封圈放正、压紧、盖与壳体不要有缝隙）。

五．端子及接线

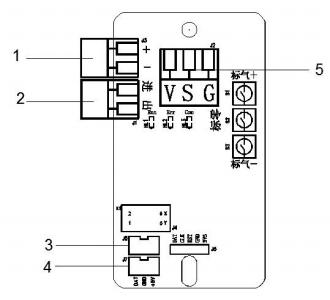

5.1.  端子定义

根据用户订购的固定式气体探测器通信方式或信号输出方式的不同，接线端子排列会有所不同。以 下是各端子符号的详细含义：

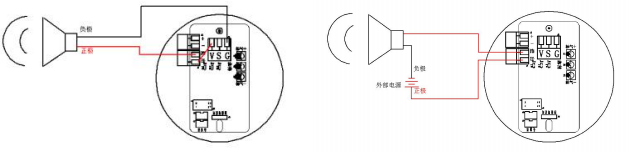

5.1.1.继电器接线方式

继电器规格：1A 240VAC/30VDC（注：大功率设备需加中间继电器）

仪器所提供的继电器为无源继电器，可以分别采用内部和外部两种供电方式，接线方式如下：

 采用变送器内部 DC12～24V 供电接线方法               采用外部电源供电接线方法

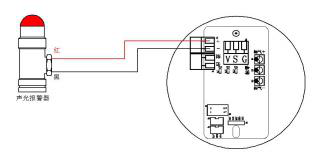

5.1.2.      声光报警器接线方式

6.按键标定及说明

注：只有无显示板的情况下，才可采用按键开关进行标定。有显示板时，请采用显示板菜单标定。

零点标定

长按标零键约 2 秒，3 个 LED 灯同时闪烁，3 秒后，LED 灯恢复正常，标零成功。

灵敏度标定

注：在未通入标准气的状态下进行按键标定，标气会失败。

通入仪器对应标准气，长按标气+或标气-，运行灯（Run）变为长亮，此时进入标气状态。按 1 次 标气+，浓度值增加 3，HL2 灯闪烁 1 次；按 1 次标气-，浓度值减少 2，HL2 灯闪烁 1 次；60 秒未按标气 +或标气-，则退出标气状态，运行灯（Run）恢复正常闪烁。

7.      LOGO 显示及菜单说明(选配功能)

7.1.   开机界面

系统开机后将显示 LOGO 开机界面。

LOGO 开机界面必须是 160*128 大小的图片。

用户使用更佳公司提供的配置软件，可以将自定义的开机图片下载到显示板中。

7.2.   巡检界面

LOGO 开机界面显示完成后，将逐个显示设备工作的主要参数，依次如下 1.“版本日期 ”：软件版本号及软件生成的日期

2.“气体类型 ”：本机检测的气体类型

3.“气体量程 ”：气体传感器的量程，即额定最大检测浓度值 4.“高报警值 ”：气体浓度达到该值会产生高报

5.“低报警值 ”：气体浓度达到该值会产生低报 6.“开关量 ”： 表示继电器或 IO 输出方式

7.“接口类型 ”：表示变送板的工业接口类型，如 4~20mA、RS485

7.3.  实时界面

显示板在没有任何操作的情况下显示实时浓度

实时界面还可以显示气体的类型、气体单位、气体传感部位的温度值和气体 浓度曲线。

在实时界面下按""下或”键将进入操作菜单。

 7.4   菜单界面

1.显示板出厂，握手码默认处于关闭状态。开机处于浓度界面时，按“ ”即可进入“菜单 ”界面。

2.当用户需要此功能时，该功能可以通过菜单操作进行开启。当开启握手码 时，每一个显示板都有一个特定的握手码，用于多探头现场下针对指定探头进行 一对一操作。

当握手码功能打开时，将先进入握手码页面，输入目标设备显示板上的提示 数字，即可进入设备“菜单 ”界面。

主菜单条目如下：

1.设置

2.查询

3.标零

4.标气

5.开关量

按下“/ ”键，菜单切换到下一条目 ; 到达最后一个条目后，将重新从首条条目开 始。

按下“OK”键，将会进入到所选择的菜单，并显示对应的参数或数值按下“返回 ”键，将会返回测 量状态（显示测量数据）

7.4.1  设置

菜单的设置界面包括：高报警值、低报警值、分辨率、量程、通信 ID、波特率（电流环无通信 ID 与波特率）。每一项功能都可以进行修改参数值。

操作如下

用户具有编辑该项属性的权限 按“ ”键进入该菜单

按“ ”/“ ”键菜单切换到下一条目 ; 到达最后一个条目后，将重新从首条条目开始。

按“画 ”键被修改的位下划线将开始闪烁，表示已经进入编辑状态.

进入菜单查询界面，将显示变送板的参数信息查询

按”键，进入参数查询界面，可按“”键，依次查询产品的参数信息。

7.4.4.  标气

仪器出厂时该项已经调校合格,用户不需要再做校正。当仪器使用一段时间 后或认为有必要对其重新调整时，校验工作必须由专业人员进行。

按”键”键，出现数值，该数值是默认的标准气浓度。

按“ ”键，进入标准气浓度值修改页面，被修改位下划线将开始闪烁， 此时用户按“ /

 ”键或者数字键盘“ ” 对闪烁位参数值进行修改，按“    ”/“  ” 键切换到

下一个要被修改位。

”/“

”键选择需要修改的条目。

按“ ”键进入修改模式下划线开始闪烁，按“ ”/“ ”选择所需要的选项。 修改完成后，按下“ ”键保存，返回正常工作显示状态。

在以上操作进行中均可按“ ”键中止操作或放弃修改，并返回上一级菜单页面。

8.2.  气体参数

超级菜单的气体参数页面包括：气体单位、正常区间、归零启用、归零值、 准备时间、无气标定、高报启用、低报启用。每一项功能都可以进行修改参数

值。

操作如下：

1）按“ ”键进入该菜单，显示默认出厂值，按“ ”/“ ” 键选择需要修改的 条目。

2）按“ ”键进入修改模式下划线开始闪烁,按“ ”/“ ”键选择所需要的选项。

3）修改完成后，按下“ ”键保存，返回正常工作显示状态。

在以上操作进行中均可按“ ”键中止操作或放弃修改，并返回上一级菜单页面。

8.3.   浓度页面

超级菜单的浓度页面包括：曲线、气体、单位、温度、字体。每一项功能都可 以进行修改显示结果。

操作如下：

1)按下” ”键进入该菜单，显示默认出厂值，按 “ ”/” ”选择需要修改的条目。

2)按”画 ”键进入修改模式下划线开始闪烁，按 “ ”/“ ”键选择开或者关。

3 修改完成后，按下“ ”键保存，返回正常工作显示状态。

在以上操作进行中均可按“ ”键中止操作或放弃修改，并返回上一级菜单页面。

8.4.   电流环

超级菜单的电流环页面包括：微调电流，输出电流。每一项功能都可以进行修改 参数值。

4~20mA 标准电流环信号输出，用 4mA 表示零刻度，用 20mA 表示满刻度操作如下：

1）按下“ ”键进入该菜单 ，显示默认出厂值，按键选择要修改的条目。

2）按“ ”键进入修改模式，按 “ ”/“       ”确定“微调电流 ”或者“输出电流 ”的值。

3）修改完成后，按下“ ”键保存，返回正常工作显示状态。

在以上操作进行中均可按“ ”键中止操作或放弃修改，并返回上一级菜单页面。

8.5.   系统设置

超级菜单的系统设置页面包括：握手码，菜单超时，关灯时间。每一项功能都 可以进行修改参数值。

操作如下：

1)按 “ ”键进入 该菜单 ，显示默认出厂值 ，按 “ ”/“ ”键选择需要修改 的条目。

2)按“ ”键进入修改模式下划线开始闪烁，按“ ”/“ ”选择所需要的选项。

3)修改完成后，按下“ ”键保存，返回正常工作显示状态。

在以上操作进行中均可按“ ”键中止操作或放弃修改，并返回上一级菜 单页面。

8.6.  传感器 ID

进入该菜单项后，显示传感器的默认 ID号操作如下 :

1）按下“ ”键进入该菜单，显示默认出厂值。

2）按“ ”键进入修改模式下划线开始闪烁，按“ ”/“ ”确定传感器ID的具体数值。

3）修改完成后，按下“ ”键保存，返回正常工作显示状态。

在以上操作进行中均可按“”键中止操作或放弃修改，并返回上一级菜单页面。

8.7    AD 列表

1） 按下“ ”键进入该菜单，显示当前浓度 AD 值以及温度 AD 值。

2） 按下“ ”键即可返回上一级菜单页面。

8.8   恢复出厂

1）按下“ ”键进入该菜单。

2）按“ ”键，恢复标定的出厂设置

在以上操作进行中均可按“ ”键中止操作或放弃修改，并返回上一级 菜单页面。

9.      产品成套性
