在线式粒子计数器说明书

HDL-JSLZ-G

武汉华德林科技有限公司

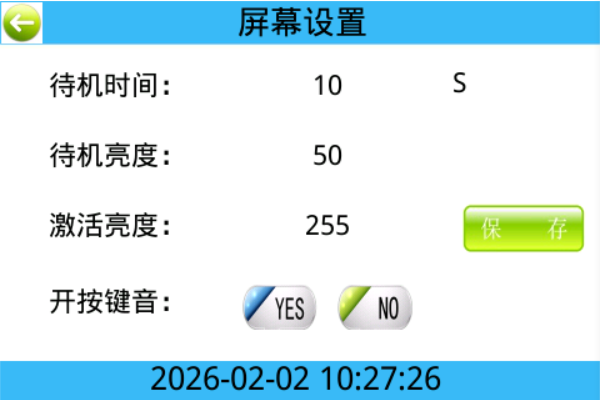

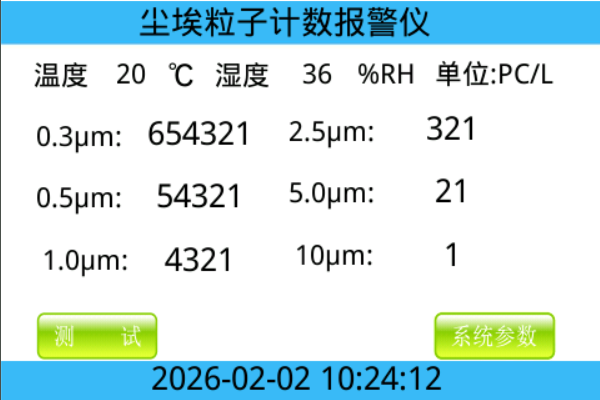

一、触摸屏显示

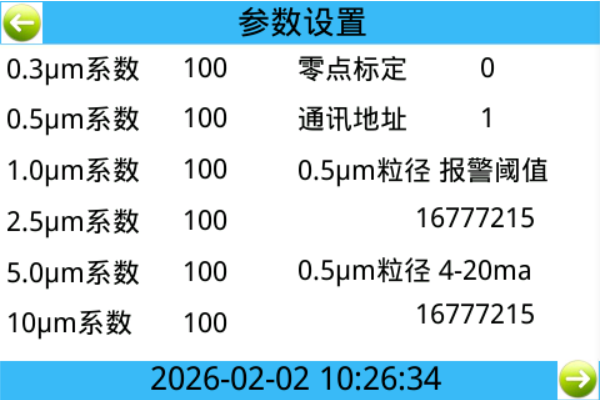

按参数设置进入

参数意义见后面组态王说明。按右下角图标

按左上角返回工作页面。

二、组态软件操作说明

1.粉尘仪检测箱，上电。

2.PC电脑通过USB转485模块（蓝线接A，黄线接B，注意USB转485模块需要安装驱动，可以使用360驱动大师来自动识别安装。）连接粉尘仪检测模块。

USB

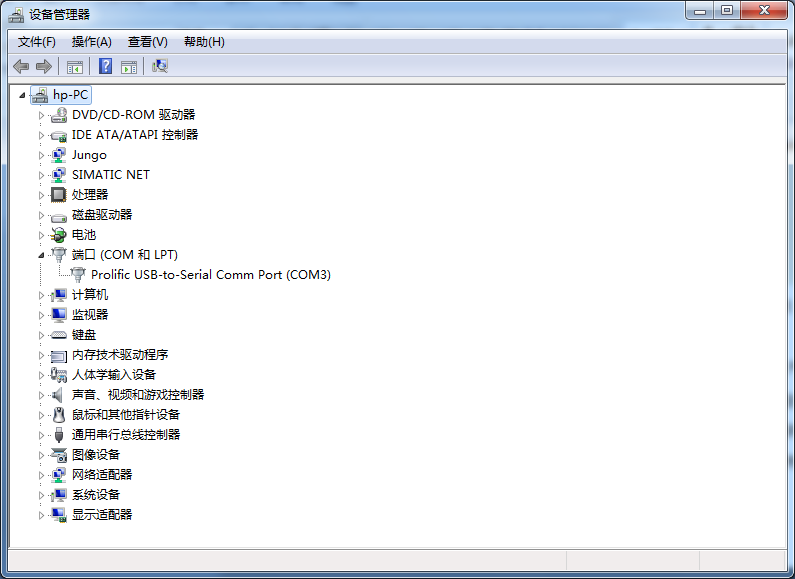

转485驱动安装完成后，在“我的电脑”单击右键“属性”，再点“设备管理器”即可

出现了一个COM3口，我们将端口号改成COM2口，后面打开的软件必须使用COM2口，如果是台式机有固定的COM2口，则使用232口和模块的232口相连。

3.安装上位机程序

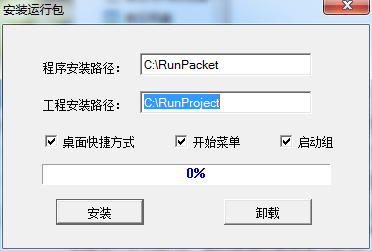

打开“安装程序”文件夹，点击“RunSetup”，出现如下对话框：

点击“安装”按钮，等到一段时间，出现“安装运行包结束！”即安装成功。

这时，桌面上出现图标“Touchvew”,双击即可打开软件。

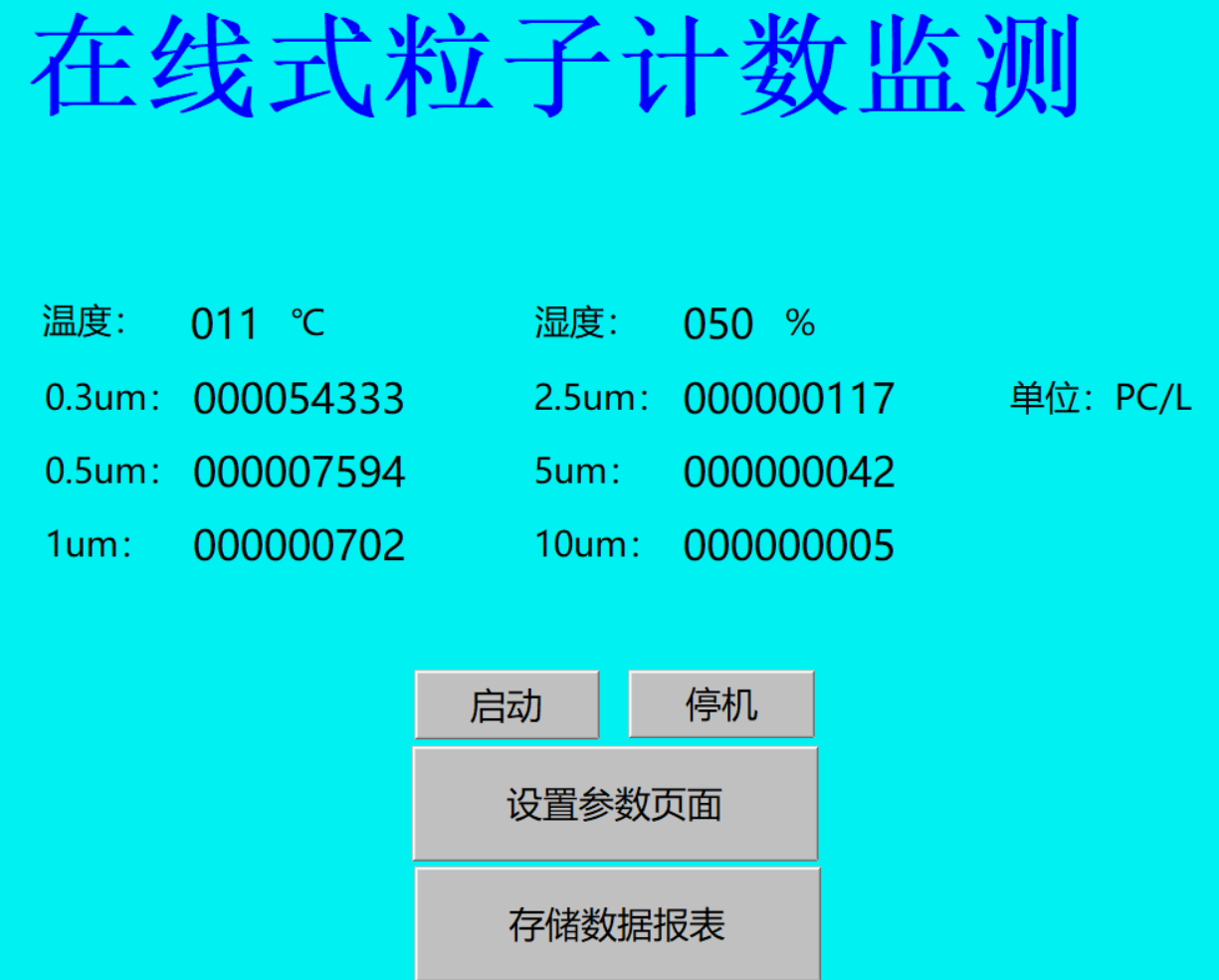

3.1主页

界面上：

（）启动：按“启动”键，发送开机命令，开始检测。

停机：按“停机”键，发送关机命令，停止检测。

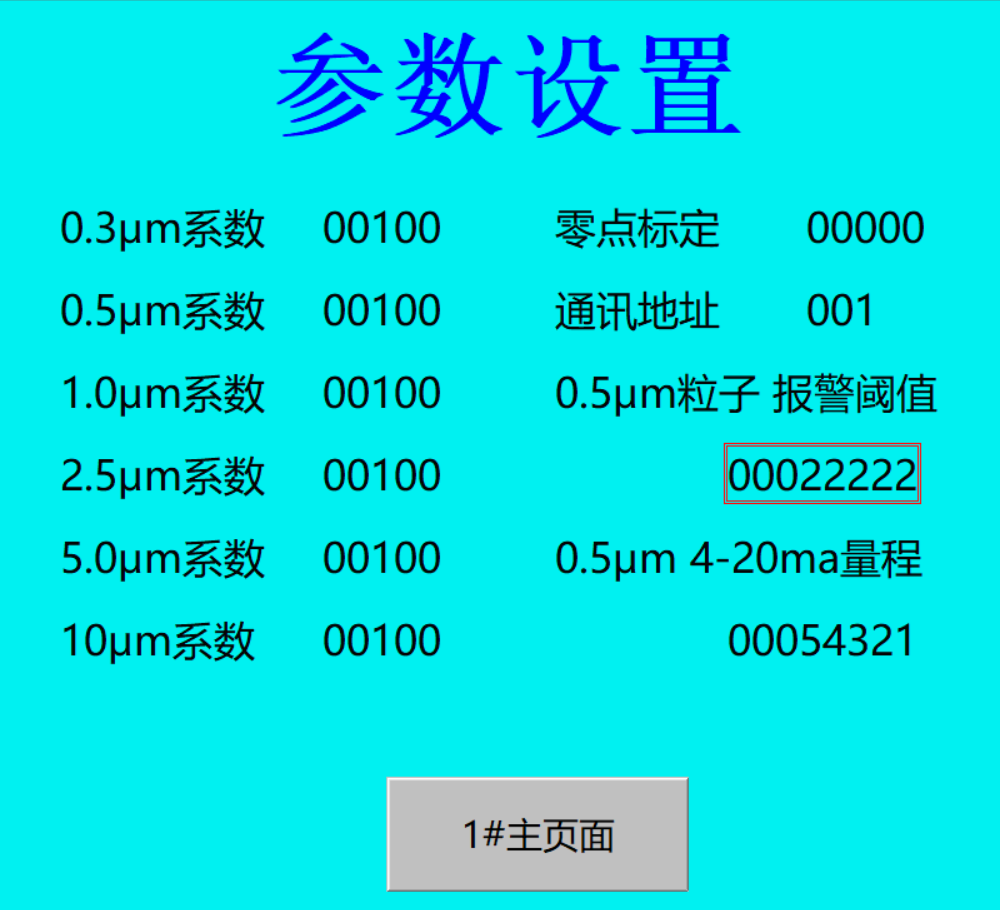

（）“设置参数页面”按下进入粉尘仪的参数设置页面，如下图所示：

0.3um --10系数：默认100

零点标定：针对0.3um的零点修正。

通讯地址： 1#粉尘仪对应1（无需修改）

2#粉尘仪对应2（无需修改）

3#粉尘仪对应3（无需修改）

4#粉尘仪对应4。（无需修改）

报警阈值: 针对0.5um

4-20ma输出：针对0.5um

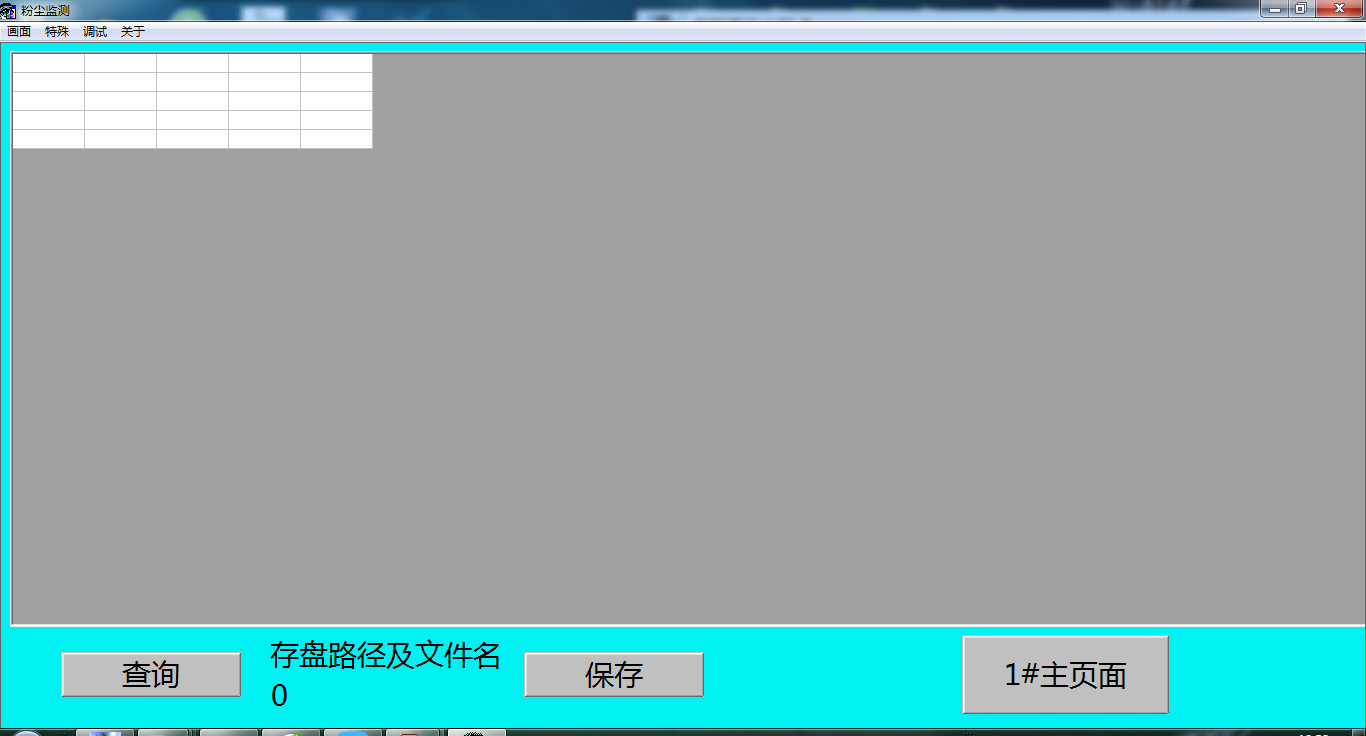

.“存储数据报表”按下进入存储数据查询，保存页面，如下图所示：

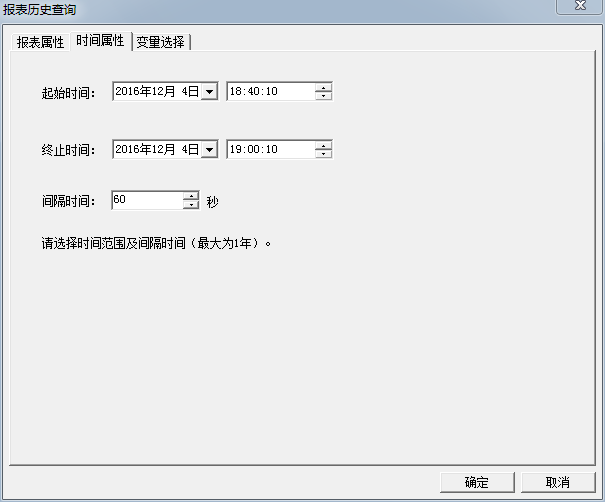

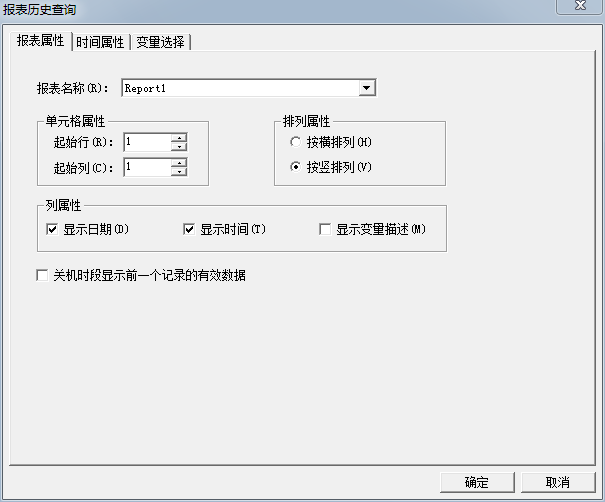

点“查询”按钮，弹出如下对话框：

时间属性里选择起始时间和截止时间：

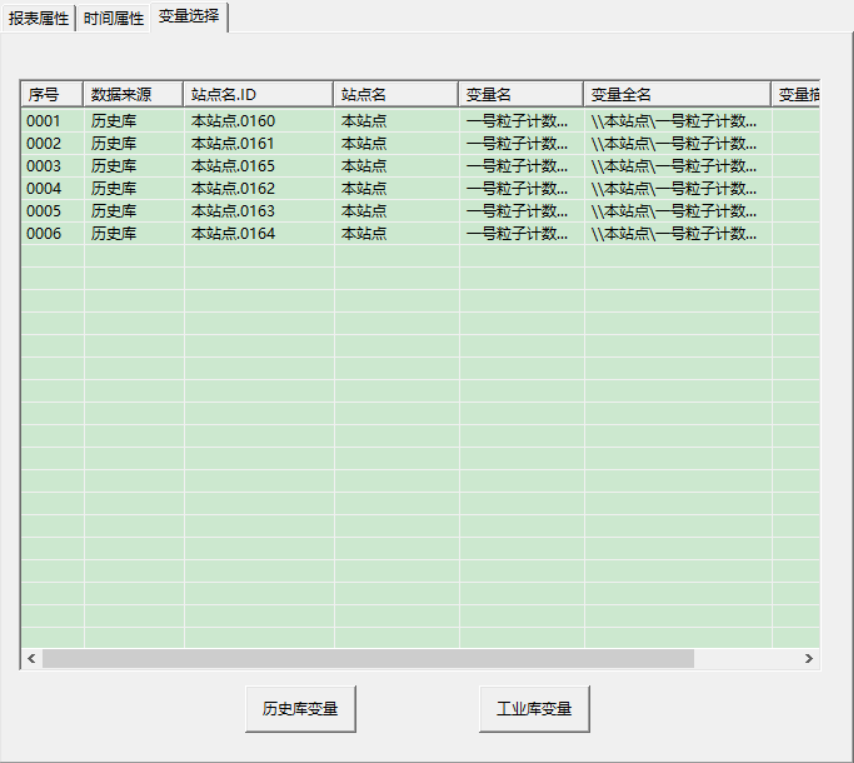

变量选择里，选择所需要查询的变量。

然后点“确认”键即可显示出变量内容

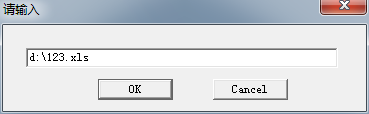

如需保存查询到的数据，点击“存盘路径及文件”下的“0”，假设我们存放在D盘根目录下，名字叫123的文件内。设定d;\123.xls ，设定完成后，按保存按钮即可保存报表。

常见故障及其排除

常见故障	可能原因	解决办法
通讯数据显示？？	USB转485转换器驱动未安装	使用驱动大师自动安装驱动
	驱动已经安装了，但是COM号不对	将COM号改成COM2，同时保证不能有其他的设备使用COM2
	COM口已经改成COM2了，关闭上位机程序，打开串口调试助手，能发现COM2口，但是打开失败	检查是否有设备也使用的COM2口，如果有将其他设备改成不同的串口号。如果没有，则更换一个USB口试试，将电脑上其他的USB设备禁用。
	USB转485的串口正常了，可能粉尘模块和无线模块电源未能正常通电	检查电源是否打开，是否可能是锂电池组电量不足了，及时充电。
	无线模块的拨码开关位置不对	检查所有无线模块拨码开关是否都处于ON状态
	模块的地址或者波特率设置不一致	将正常模块断电，仅留出错模块通电。利用串口调试助手，发送一串命令，将模块地址和波特率恢复成1和9.6Kbps
