高精度管道粉尘浓度检测仪

WKD-6F

使 用 说 明 书

    武汉华德林科技有限公司

一.概述

WKD-6F 高精度管道粉尘检测仪主要用于工矿企业密闭容器或空间粉尘颗粒物（PM10和TSP）的浓度检测及超标报警。本仪表将大型公共场所室内，工矿企业，工厂车间或生产车间内带有粉尘颗粒的空气吸入仪表内，通过高精度的激光粉尘检测传感器来进行分析，得出来的数据通过仪表的显示屏来显示出该空间内粉尘的浓度值。

WKD-6F防爆型激光可吸入粉尘连续检测仪，采用先进的光散射原理以半导体激光为测量光源，对空气中粉尘进行高灵敏非接触测量。由单片微处理器管理和控制测试全过程,采用高分辨率大屏幕高亮度液晶显示器。

二.主要技术指标

1、粉尘测量档别:PM10和TSP

2、粉尘测量范围： 0.001~40.0mg/m³；可定做各种量程ug；mg显示；

3、检测灵敏度：0.001mg/m³；重复性误差：≤±3%；

4、空气采样流量：2.L/min (0.1 f t 3/min)；

5、采样时间：1秒…100分钟手动任意设置时间。可直读粉尘质量浓度（mg/m3）。

6、具有粉尘浓度超标报警设定功能，可自行设置超高浓度报警值，内置蜂呜器，同时可接外部声光报警器，及开关量输出可连接外部排风扇，当粉尘浓度超高时自动启动排风扇，使空间的粉尘浓度降低

7、配RS485通讯接口,4-20mA电流输出，可连接电脑实现数据传输，远程监控，可打印检测结果。

8、仪器设有可编程时钟芯片，为测量提供准确的日期，时间信息。 9、有自净校正功能。

10、工作环境： 温度（-30－75℃）； 湿度RH（20－80）％

11、工作电源：220V交流电源；或12VDC

12、仪器使用寿命大于五年

13、体积：360mm×320 mm×250mm

14、防护等级：IP65 （防爆标志：ExdIIBT6）

15、重量；约6.5KG；

三.特点

本仪器外箱采用国家安全防爆标准铸造而成，厚度为10mm，防爆等级为IP65，主要用于易燃易爆的场所，安装方便,具有测试速度快，灵敏度高，稳定性好，操作简单，适宜大型工厂，车间场合测量。安全生产，实时监控。报警功能。

具有粉尘浓度超标报警设定功能，可自行设置超高浓度报警值，内置蜂呜器，同时可接外部声光报警器，及开关量输出可连接外部排风扇，当粉尘浓度超高时自动启动排风扇，使空间的粉尘浓度降低。

四.适用场合

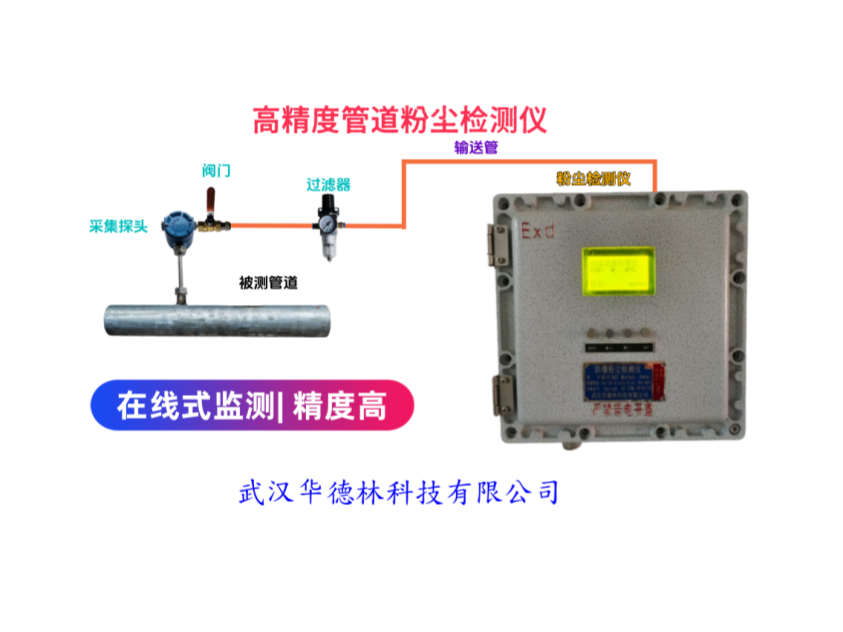

WKD-6F高精度管道粉尘检测仪，该仪器适用于锂电池于新能源，实验室管道，TRT发电，各种管道密闭容器对粉尘精度要求较高的场所。此外还具备粉尘浓度实时检测.报警功能。

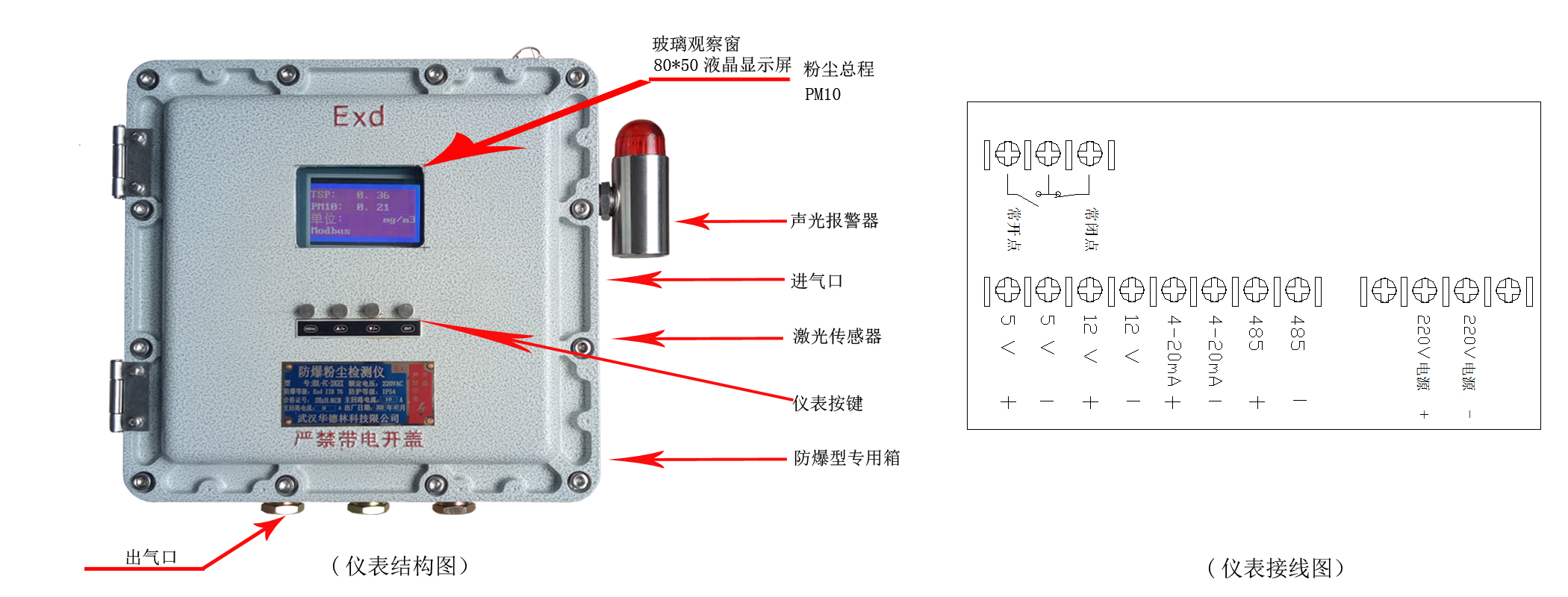

五.仪表接线图

六．简要操作说明

一．按键简介

本机有四个按键，分别是   功能键   上升键  下降键  确认键。

二．界面及其操作

1．主画面

2.进入菜单设置

        长按“MENU”,五秒后松开，此时出现设置画面

a.输出设置

按一下“MENU”,此时光标在接口的后面闪烁，按“△/+”或“▽/-”进行转换。

   485通讯 Modbus     模拟量4～20mA

b.系数设置

   按一下“MENU”,此时光标在TSP_K:后面闪烁，按“△/+”或“▽/-”放大或缩小倍数。

系统默认数为：0100

c. 485通讯地址设置

按一下“MENU”,此时光标在地址后面闪烁，按“△/+”或“▽/-”，来设置本机的485通讯地址。

d. 报警点设置

   长按“MENU”,五秒后松开，此时出现设置画面

此时按一下“MENU”，修改个位，按“△/+”或“▽/-”来修改

此时按两下“MENU”，修改十位，按“△/+”或“▽/-”来修改

以此类推

3．退出修改菜单

长按“MENU”,五秒后松开，此时返回到测量画面

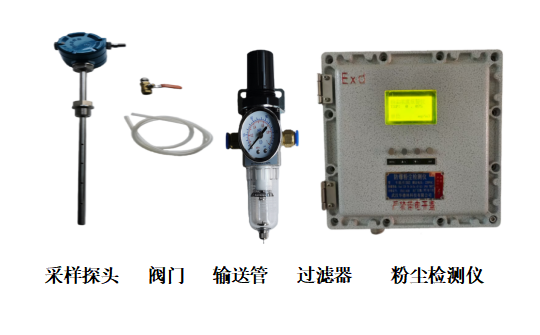

高精度管道粉尘检测仪配件清单

扫一扫下方的二维码，查看更多的产品说明书及客户使用案例

微 信 公 众 号             公 司 网 页

武汉华德林科技有限公司

厂      址：  武汉市阳逻开发区高新路 68号

电      话：  027-86976669

传      真：  027-86976673

邮      箱：  hdlkj69@163.com

微信公众号：  华德林仪表

公司  网页:   http://www.whhdlkj.com
