便携式粉尘检测仪

HDL-FC-100B

说  明  书

                                                                           武汉华德林科技有限公司

一、概述

HDL-FC-100B便携式激光可吸入粉尘连续检测仪（以下简称便携式粉尘检测仪）主要用于工矿企业中粉尘颗粒物（PM10，和TSP）的浓度检测及超标报警。本仪表将大型公共场所室内，工矿企业，排烟道。通风管道。工厂车间或生产车间内带有粉尘颗粒的空气吸入仪表内，通过高精度的激光粉尘检测传感器来进行分析，得出来的数据通过仪表的显示屏来显示出该空间内粉尘的浓度值。

HDL-FC-100B便携式激光可吸入粉尘连续检测仪，采用先进的光散射原理以半导体激光为测量光源，对空气中粉尘进行高灵敏非接触测量。由单片微处理器管理和控制测试全过程,采用高分辨率大屏幕高亮度液晶显示器,全中文显示。

二、特点

本仪器体积小,携带方便,具有测试速度快，灵敏度高，稳定性好，重量轻，操作简单，交直流两用等优点。适宜大型工厂、车间场合测量。安全生产，实时监控，便携二用。

三、适用场合

1.HDL-FC-100B便携式粉尘检测仪，该仪器适用于公共场所可吸入颗粒物（PM10或TSP）浓度的快速测定、工矿企业生产现场等粉尘浓度的检测，以及环境保护领域可吸入尘浓度的监测，还可用于空气净化器净化效率的评价。生产车间，工厂内部等领域的粉尘浓度实时检测.报警功能，

2.HDL-FC-100B便携式粉尘检测仪配用可自由申缩，自由变换位置的手柄，便于测量各种箱体内，除尘器内，烟道内的粉尘浓度

四、技术参数

粉尘测量档别: PM10,   TS

粉尘测量范围: 0.001～100.0mg/m³；可定做各种规格

检测灵敏度: 0.001mg/m³；重复性误差：≤±10%

信号输出: 配RS485接口，可连接电脑实现数据传输，远程监控

时钟仪器设有可编程时钟芯片，为测量提供准确的日期，时间信息

零点标定：有自净校正功能

工作环境:吸气温度（-30℃～70℃）超出这范围。要加装预处理装置.

湿度RH（20～80）％

工作电源:内置高容量12V锂电池可连续工作4小时以上，循环充电使用

体积：280mm×210 mm×100 mm

重量：约4KG

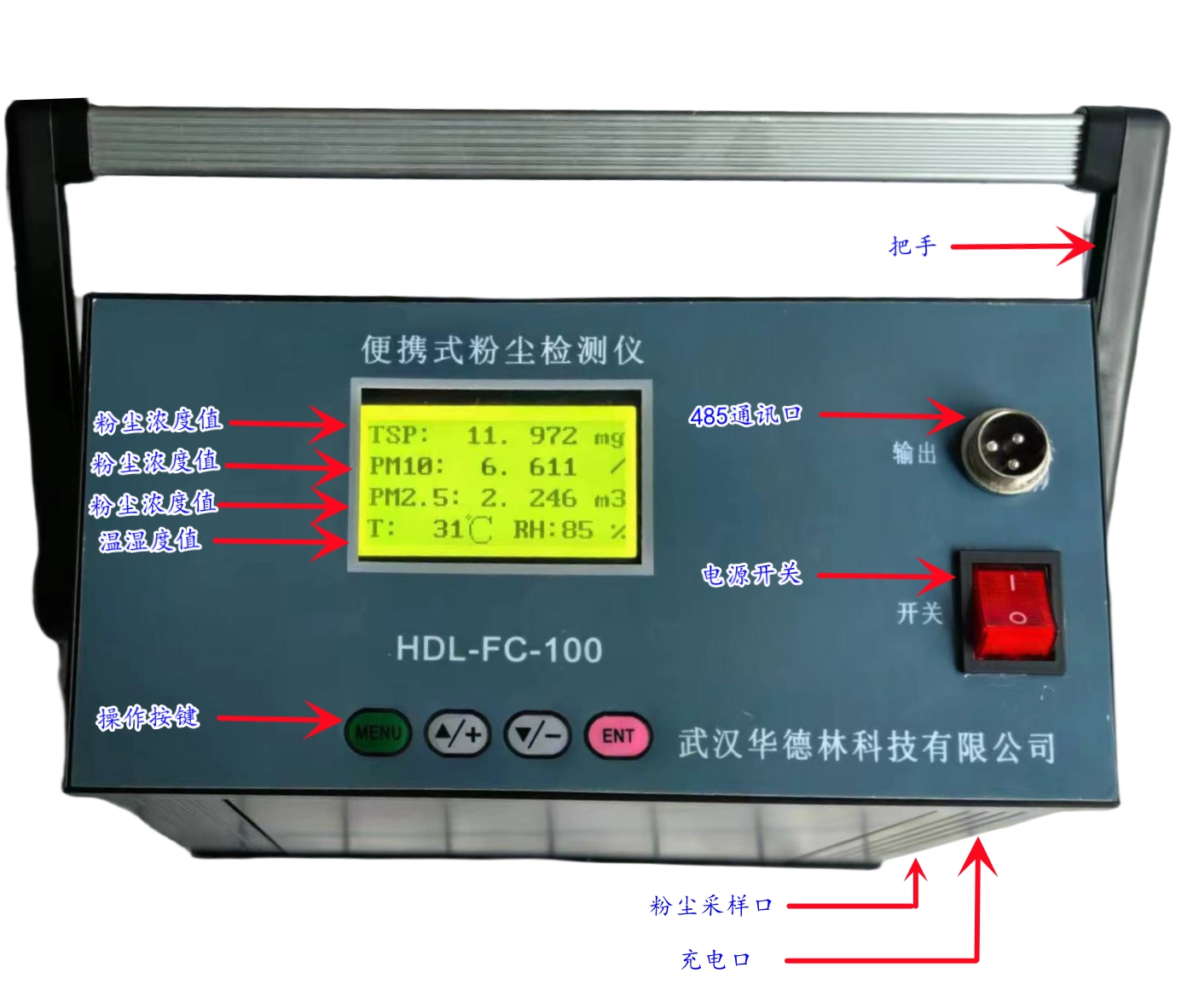

五.仪表结构图

六.仪表特点

1.手提型式，便于携带。

2.自带可循环充电电池，

3.液晶显示PM10和TSP。

4.配手柄式粉尘采样吸管，可自由申缩和方位调整。

5.可检测空间或烟道，除尘布袋内的各种粉尘

七.操作说明

1.开机

打开面板上电源红色开关，探测杆插入烟道或要测量的空间中。之间的连接软管不能堵，会影响吸气，探测杆的长度可调节，

2．主画面

3.进入菜单设置

        长按“MENU”,五秒后轻开，此时出现设置画面

a.输出设置

按一下“MENU”,此时光标在接口的后面闪烁，按“△/+”或“▽/-”进行转换。

   485通讯 Modbus     模拟量4～20mA

b.系数设置

   按一下“MENU”,此时光标在TSP_K:后面闪烁，按“△/+”或“▽/-”放大或缩小倍数。

系统默认数为：0100

c. 485通讯地址设置

按一下“MENU”,此时光标在地址后面闪烁，按“△/+”或“▽/-”，来设置本机的485通讯地址。

d. 报警点设置

   长按“MENU”,五秒后轻开，此时出现设置画面

此时按一下“MENU”，修改个位，按“△/+”或“▽/-”来修改

此时按两下“MENU”，修改十位，按“△/+”或“▽/-”来修改

以此类推

4．退出修改菜单

长按“MENU”,五秒后轻开，此时返回到测量画面
