武威市面粉有限公司提升机轴承测温系统

工程竣工验收案例

一、 项目概述

二、 行业痛点与挑战

三、 系统设计方案

3.1 设计原则

3.2 系统架构

3.3 测点部署

3.4 核心功能实现

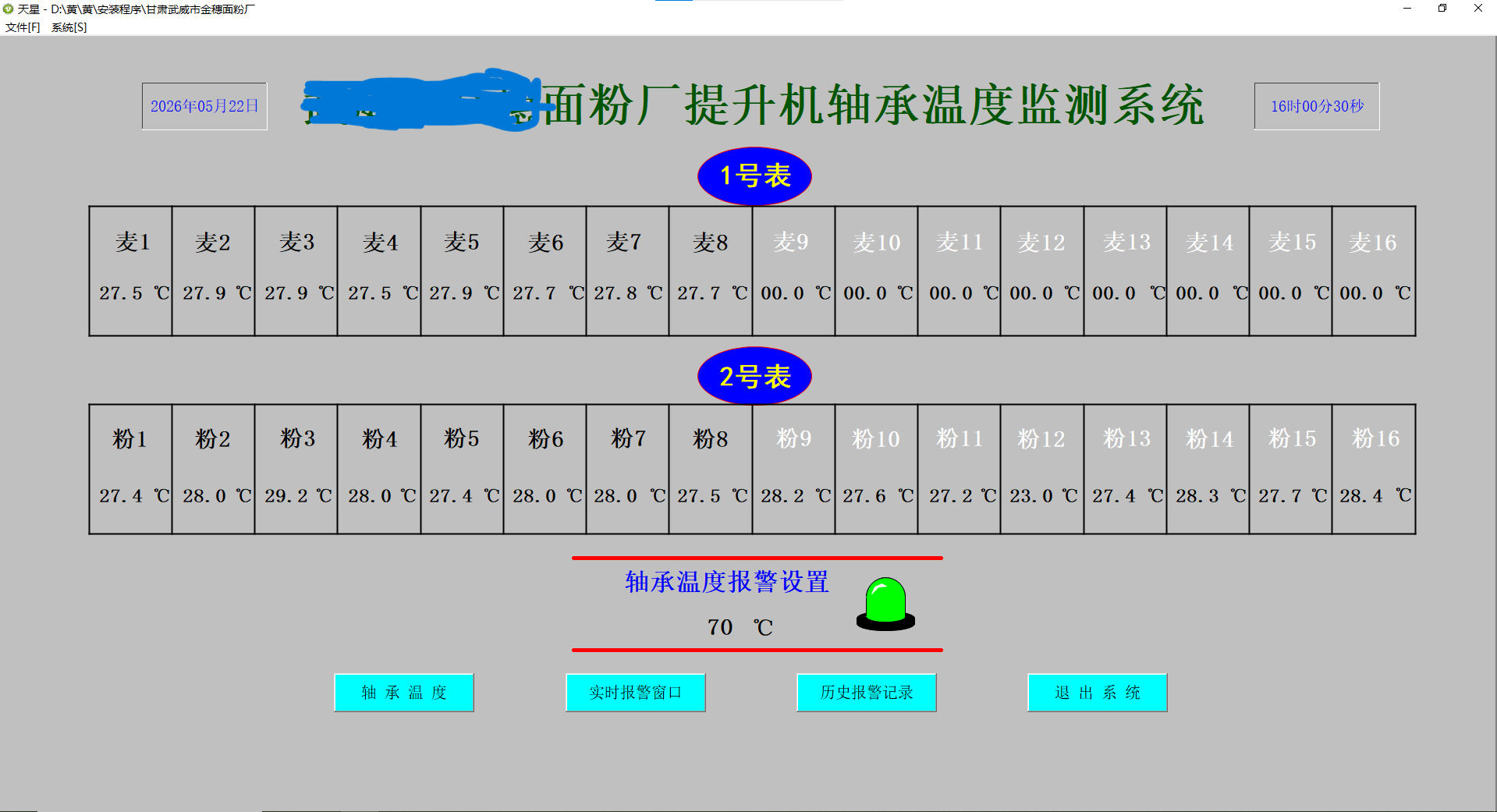

1. 实时监测：动态刷新各轴承温度，界面直观显示。
2. 分级报警：
   • 预警（≥70℃）：上位机弹窗提示，提醒关注。
   • 一级报警（≥85℃）：现场声光报警灯启动，巡检人员现场排查。
   • 二级报警（≥95℃）：（可选）联锁停机，防止事故扩大。
3. 数据追溯：系统自动保存历史数据，支持任意时间段的温度曲线查询与报表导出。

四、 主要设备清单

五、 施工与验收

5.1 施工亮点

• 防爆密封：所有穿线管连接处均采用防爆泥封堵，确保隔爆性能。

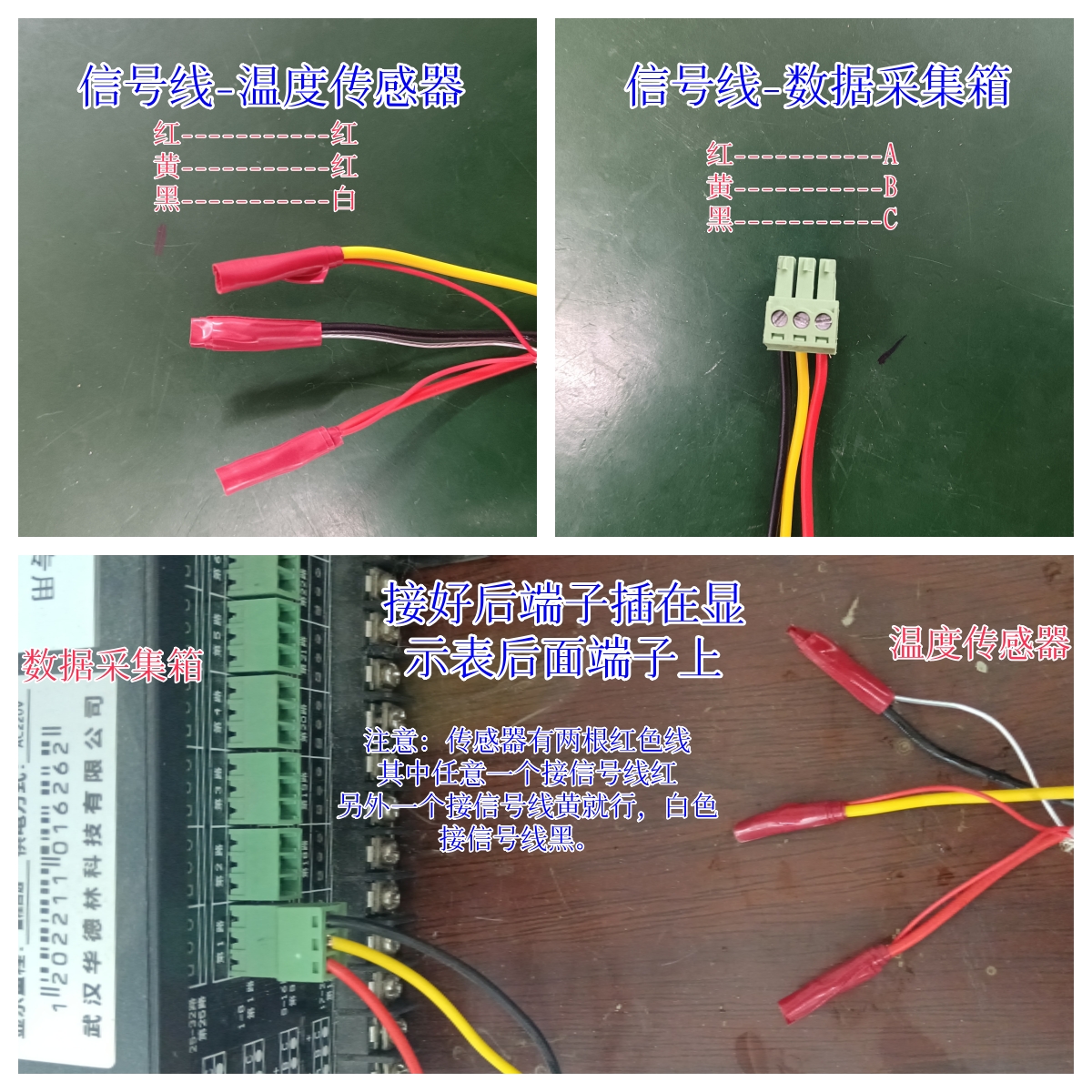

• 抗干扰布线：强弱电分离，信号线采用双层屏蔽双绞线，单端接地，确保数据零漂移。
• 标准化安装：传感器安装位置精准钻孔攻丝，贴合轴承座发热核心区。

5.2 验收结论

1. 32台设备64个测点数据100%准确稳定。
2. 报警响应时间 < 2秒。
3. 声光报警装置音量及光强符合现场警示要求。
4. 客户操作人员已完成培训，具备独立操作能力。

六、 项目效益分析

1. 安全效益：彻底消除了因轴承过热引发的火灾隐患，提升了工厂本质安全水平。
2. 经济效益：通过预测性维护，避免了因轴承抱死导致的皮带断裂、提升机壳体损坏等高额维修费用，预计每年节省非计划停机损失数十万元。
3. 管理效益：实现了从“人防”（人工巡检）到“技防”（智能监测）的转变，提升了企业的数字化管理水平。

七、 现场图片实录
